園林灌溉設備的介紹-地埋式伸縮噴頭
- 噴頭結構：
噴頭由①噴頭基座、噴頭體外殼②噴嘴與升降圓柱體③強力彈簧④噴頭頂蓋板⑤調節或驅動裝置⑥過濾器⑦轉向限位裝置⑧密封環套等組成
2、噴頭分類：可分為固定式噴灑和旋轉式噴灑二類。

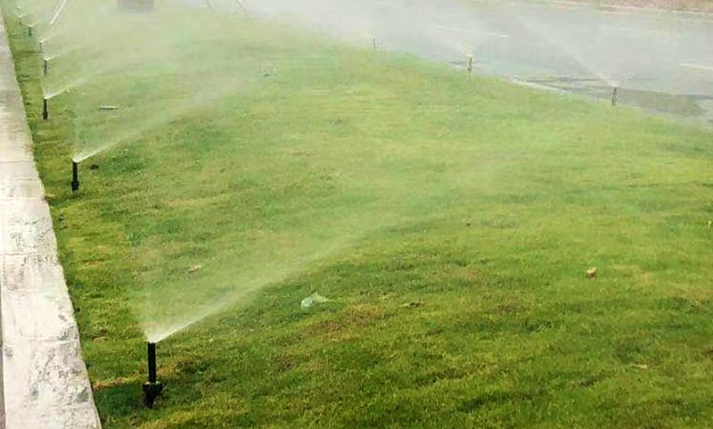

A、固定式散射型伸縮噴頭
1)圓形散射型可調伸縮噴頭：在噴頭上設有可調裝置，使噴灑面為全園噴灑和不同角度的噴酒。
2)方形散射可調伸縮噴頭：通過更換不同類型的噴嘴，控制噴射距離形成方形、矩形噴灑面。
B、旋轉射流伸縮式噴頭根據驅動噴頭旋轉的方式不同，可分成下述幾種類型：
1) 撞擊搖臂伸縮噴頭：這是最早的伸縮式噴頭，把搖臂噴頭放入外殼體內，搖臂通過機械和水力作用，撞擊噴頭旋轉，達到均勻噴灑的目的。 搖臂式噴頭可調節旋轉角度和噴射距離，水形優美，噴灑均勻，工作壓力較低，噴距大，多用于較大面積的草坪上使用。
2)園球驅動伸縮噴頭：這種驅動方式常用于噴酒半徑較小的噴頭，結構較簡單，多用于小片綠地的灌溉。 3)齒輪驅轉伸縮噴頭： 這是一種結構較復雜的噴頭，生產工藝難度大，要求精度高，材質優良，世界上只有幾家大的生產廠商制造。其優點是：水利性能良好，運行穩定可靠，工作壓力范圍大等。驅動噴頭旋轉的齒輪，多安排在中軸線上(見圖1-5),調節部位亦居中。
3、自動控制設備地埋式伸縮噴頭安裝在固定式管道系統上，多采用自動控制設備。
1)自動控制器：根據灌溉管理人員輸入的管理程序，安排對植物的開始灌溉時間、延續時間及灌水周期等，向電磁閥發出電信號開啟和關閉灌溉系統。
2)搖控及接收器：可在遠距離操縱自動控制器。
3)電磁閥：這是一種隔膜閥，閥腔內由一個特制的橡膠隔膜隔開，隔膜在水壓作用下上升，打開閥門，隔膜又在水壓作用下落下隔膜，回復腔內，關閉閥門。而閥上的電磁頭的作用是驅使金屬塞上下運動，堵塞或打開閥門的上、下游通道。而電磁上的金屬塞靠電力提升，由塞上的彈簧壓下。
4、伸縮噴頭的配套設備
1) 噴嘴：一種噴頭配多種噴嘴，可根據灌溉的要求更換
2) 萬向接頭：用于伸縮噴頭與管網相連接
3) 維修工具
